درس 2: فراخوانی نقاط

مدت زمان آموزش : 4 دقیقه

مدرس : ابوالفضل عطاالهی

دانلود فایل PDF درس (بزودی)

درس 2: فراخوانی نقاط

برای انجام محاسبات احجام نیاز به حداقل دو سطح داریم، سطح اولیه غالبا بر اساس برداشت های ما داخل نرم افزار سیویل تری دی تولید میشه و سطح ثانویه با توجه به نیازمون ممکنه از برداشت های ثانویه باز هم داخل نرم افزار تولید بشه و یا بر اساس معیارها داخل برنامه طراحی بشه، برای طراحی سطح ابزارهای مختلفی در اختیارمونه، مثل گریدینگ، کریدور و امثالهم.

اما اولین قدم اینه که، نقاطمون رو وارد نرم افزار سیویل تری دی کنیم، نقاطی ک از نظر ساختاری صحیح باشه، ینی چی، یه حالتش اینه، مثلا داخل اکسل محاسبات را انجام دادیم، ولی غافلیم از اینکه بک اسلش “/” را سیویل به عنوان اعشار قبول نمیکنه، و حتما این ضربدر رو مخ قرمز نگاهتو جلب کرده…

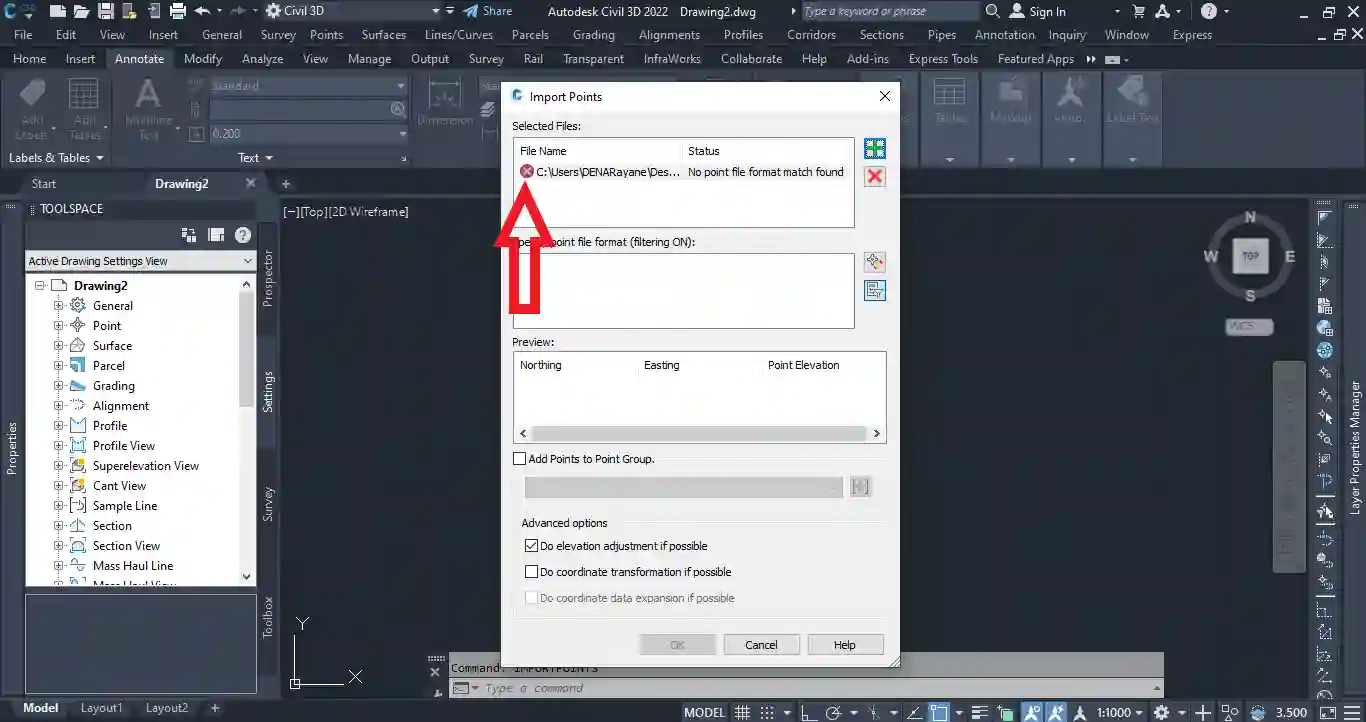

ضربدر قرمز ورود نقاط

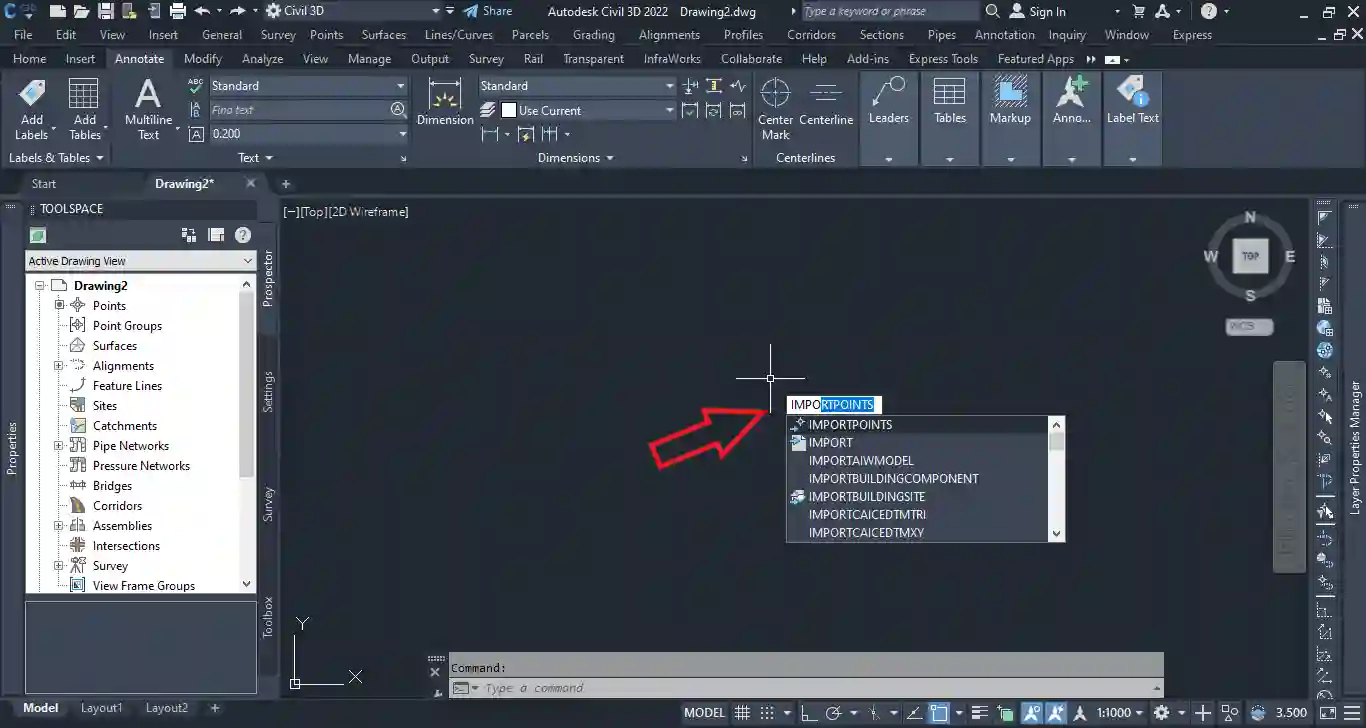

برای ورود نقاط به نرم افزار سیویل تری دی کافیه دستور import point را اجرا کنی.

ایمپورت پوینت

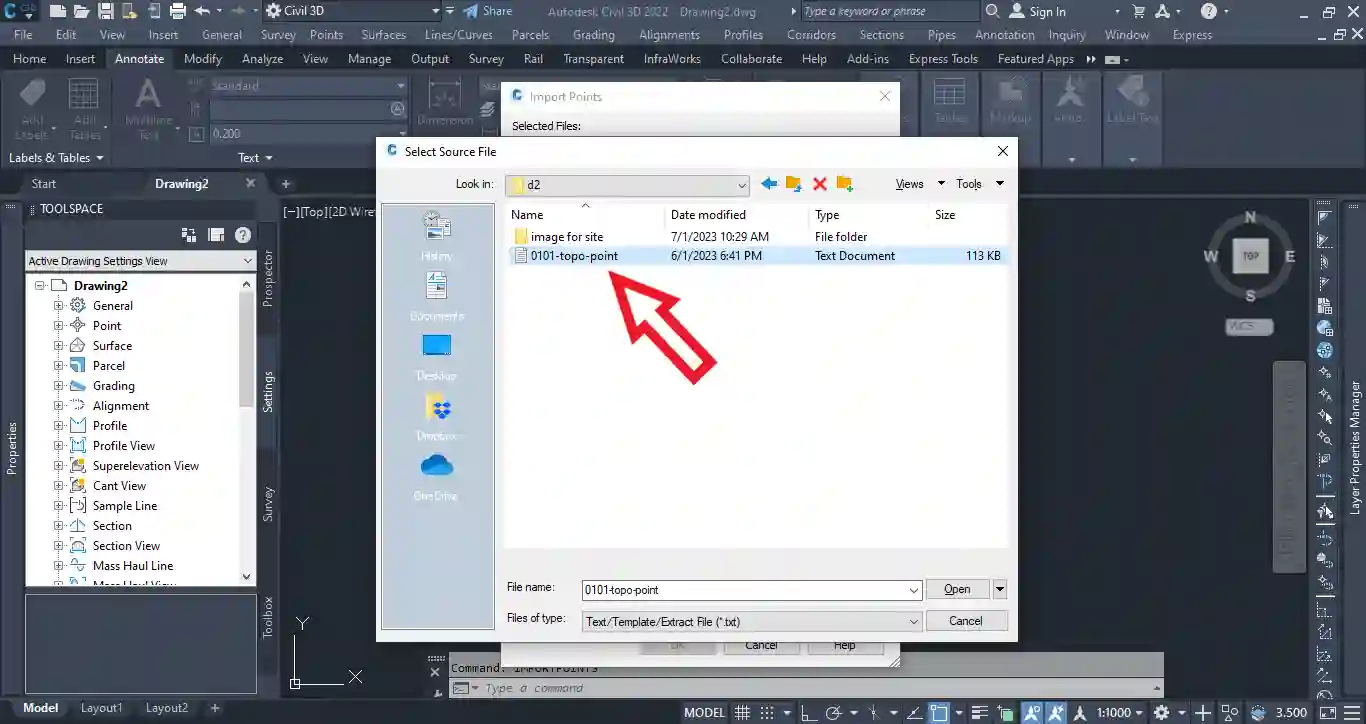

و از پنجره ای که برات باز میشه، مسیری که فایل نقاطت داخلش قرار گرفته را پیدا کنی و در نهایت فایل نقاطت رو وارد کنی.

انتخاب فایل نقاط

اما بعضی مواقع هنگام ورود نقاط به نرم افزار، با ضربدر قرمز رنگ کنارش مواجه میشیم، دلایل مختلفی داره یکی از اونها، فرمت اشتباه فایل نقاطه، مواردی مثل حضور بک اسلش داخل فایل که عملا نرم افزار سیویل تری دی به عنوان ورودی اعشار نمی پذیره.

ضربدر قرمز ورود نقاط

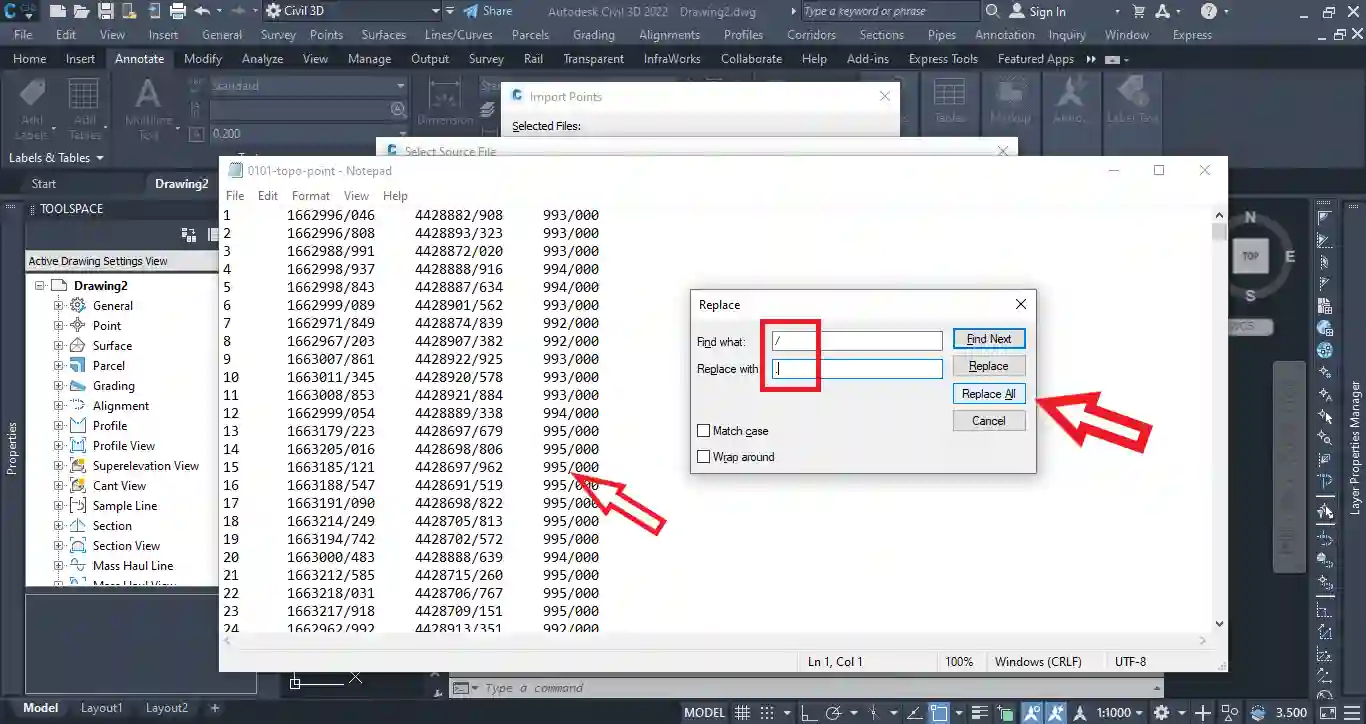

برای برطرف کردن این مشکل، کافیه بری داخل فایل تکست نقاطت، کنترل H کیبورد رو بگیری و تو سطر اول بکس اسلش “/” و تو سطر دوم دات “.” رو بزنی (درحقیقت اینجوری دات رو جایگزین بک اسلش داخل فایلت میکنی) و دکمه replace all رو بزنی تا همه بک اسلش ها تبدیل به دات بشه، و درنهایت با کنترل s کیبورد، فایلت رو ذخیره کنی.

اصلاح فایل نقاط

مجدد دستور ایمپورت پوینت را اجرا میکنیم تا فایل نقاط اصلاحی را انتخاب و وارد نرم افزار کنیم، از کادر دوم این پنجره فرمت فایل ورودی مثلا PENZD را انتخاب می کنیم و در نهایت دکمه اوکی این پنجره را میزنیم.

ورود نقاط اصلاحی

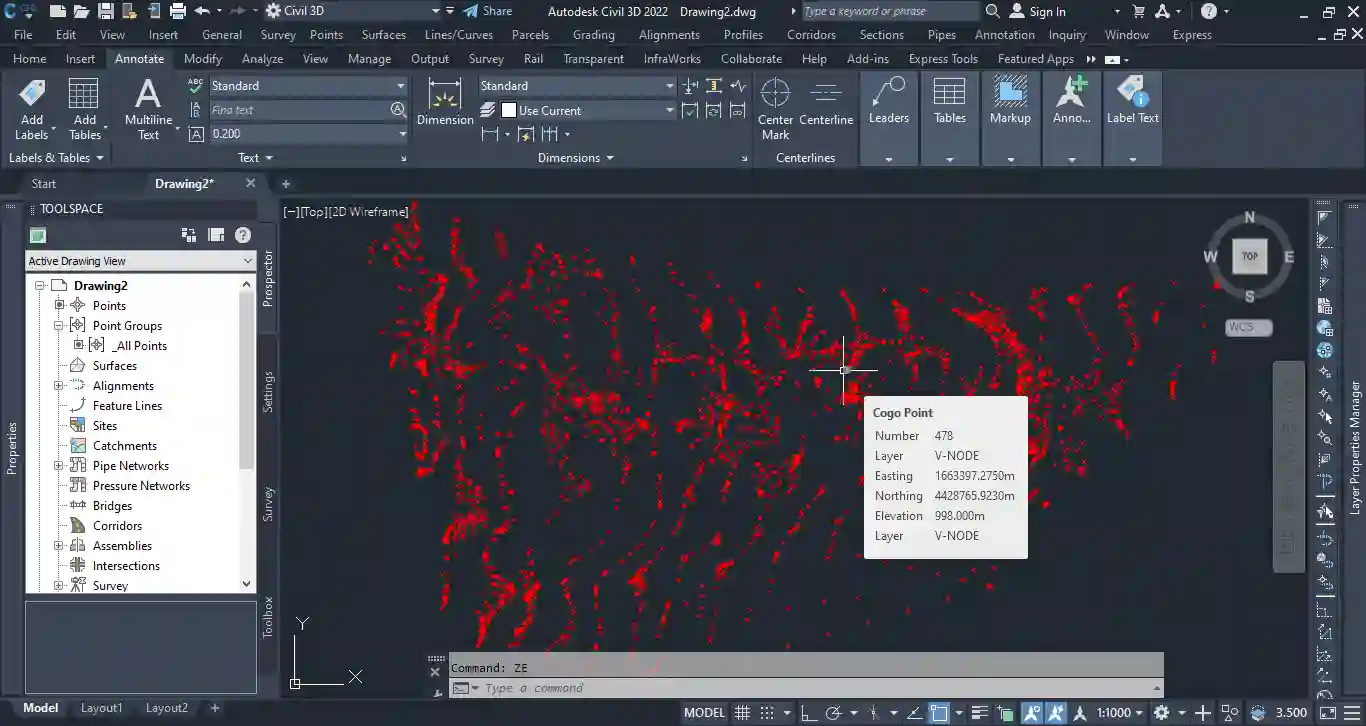

به این ترتیب نقاطون به شکل صحیح و بدون هیچ خطایی وارد نرم افزار سیویل تری دی میشن، نقاطی که مبنای تولید سطح، طراحی ها و انالیزهایی هستند که از این پس قراره روشون انجام بشه.

نقاط وارد شده

در انتها، لطفا 30 ثانیه وقت بذار و نظرت را در مورد این آموزش برام این پایین بنویس، اگه هم سوالی داری، بنویس با گوش جان میشنوم و پاسخ میدم.

8 پاسخ

  1. سلام تو نرم افزار اکسل از گزینه option و advance میتونیم رو گزینه separator بزنیم و برای همیشه اکسلمون اع‌شار رو با نقطه نشون بده آموزشتون عالیه ممنون

  2. مهندس فقط باید فایل نقاط تکس باشه اگه وارد اکسل بکنیم مرتب سازی اینجوری وارد سویل نمیشه؟

    1. سلام مهندس جان
      بله مهندس، داخل اکسل میتونیم تمام اصلاحات مدنظرمون رو اعمال کنیم و در نهایت به صورت یه فایل تکست ذخیره و وارد نرم افزار سیویل تری دی کنیم

    1. سلام مهندس جان، نقاط بستگی به برداشت شما داره، به وصرت معمول موقع فراخوانی نقاط، با فرمت PENZD نقاط وارد میشن، ولی بازم تاکید میکنم، فرمت نقاط ورودی، بستگی به برداشت شما و ساختار فایل نقاطتون داره، داخل دوره سرعت افزایی سیویل، مفصل در مورد فرمت نقاط، گروه بندی، سبک و سیاق اونها و سایر موارد مقدماتی نرم افزار سیویل تری دی مفصل توضیح داده شده.
