درس 3(1): اصلاح محدوده سطح

مدت زمان آموزش : 1 دقیقه

مدرس : ابوالفضل عطاالهی

دانلود فایل PDF درس (بزودی)

درس 3-1: اصلاح محدوده سطح

ببینم هنوزم برای اصلاح محدوده سطحت، از روش های سنتی استفاده میکنی؟

خب چه کاریه آخه، میتونی از یه منطق جذاب استفاده کنی، ینی از طریق کنترل حداکثر طول اضلاع مثلث بندی، گیج نشو اول برو پایین و نظرت رو در مورد آموزش های قبل بنویس (یادت نره ها، دمت گرم) حالا با من همراه باش تا تکنیکش رو بهت یاد بدم.

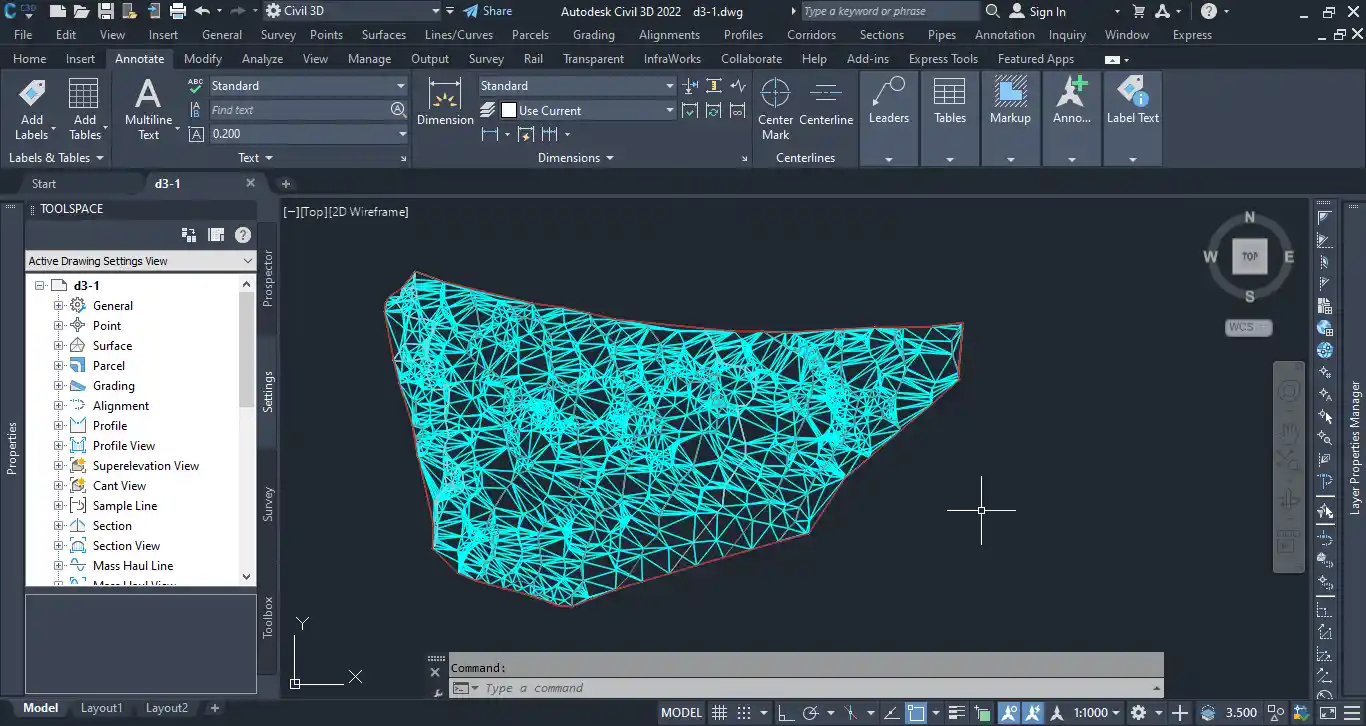

تصور کن سطحت را مشابه تصویر زیر داخل نرم افزار تولید کردی.

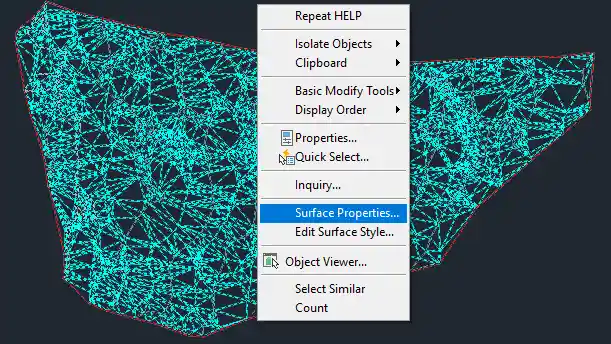

تو این روش کافیه سطحت رو انتخاب کنی و بعد کلیک راست کنی و گزینه surface properties رو بزنی.

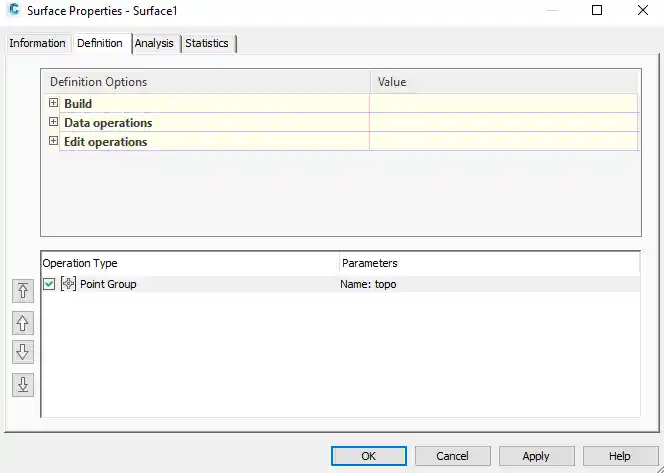

داخل پنجره مشخصات سطحت، کافیه بیای به سربرگ definition و علامت مثبت کنار build رو بزنی تا زیر مجموعه این ابزار برات نمایان بشه.

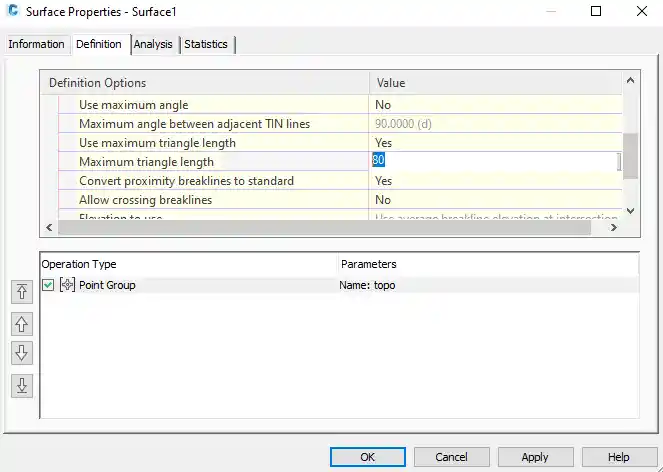

کافیه داخل مواردی که بهت نشون میده، بگردی و گزینه use maximum triangle length را روی yes تنظیم کنی و از سطر پائینی، مقدار مدنظرت رو برای حداکثر طول اضلاع مثلث بندیت وارد کنی.

نکته مهمی که این جا وجود داره اینه که با آزمون و خطا و چند بار عدد دادن به این قابلیت، در نهایت میتونی سطحت را به شکل صحیحی اصلاحش کنی، فقط حواست باشه اگ عددهای خیلی نامربوط بدی، ممکنه فضاهای خالی داخل سطحت ایجاد بکنه، این نکته رو حتما مدنظرت داشته باش.

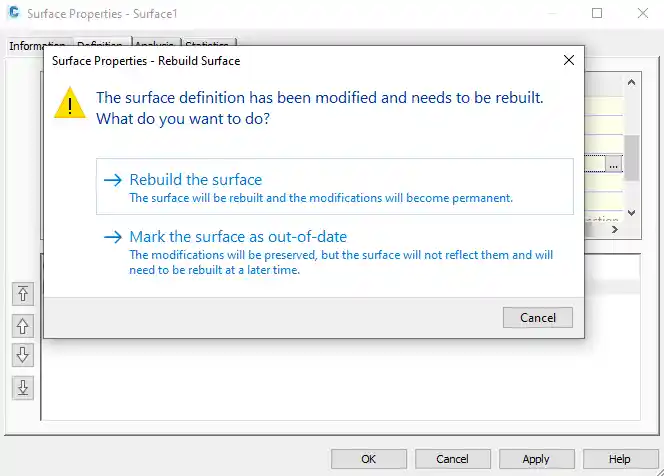

در نهایت دکمه ok و در ادامه rebuild the surface را بزن تا سطحت مجدد بازسازی بشه و محدودت اصلاح بشه

در انتها بعد از چند بار آزمون و خطا و عدد دادن به حداکثر طول ضلع مثلث بندی، سطحت به این زیبائی اصلاح میشه.

و حالا، لطفا 30 ثانیه وقت بذار و حتتتتتما نظرت را در مورد این آموزش برام این پایین بنویس، اگه هم سوالی داری، بنویس با گوش جان میشنوم و پاسخ میدم.

3 پاسخ

  1. سلام
    ممنون از توضیحات خوبتون
    آقای مهندس من توی این مورد یعنی اصلاح مثلث بندی مشکل دارم یجورایی نمیدونم چه مثلث بندی بهترین سطح را میسازه؟
    ممنون میشم راهنمایی کنید

    1. سلام و ارادت
      مثلث بندی سطح، قابلیتی که باهاش میتونیم سطحی که داخل نرم افزار مدل میکنیم رو به سطح واقعی زمین نزدیک تر کنیم، قاعده بخصوصی نداره مهندس، بستگی به شکل زمین واقعی داره، مثلا، جاهایی ک ترانشه با شیب تند یا دیواره دارین، ممکنه مثلث های کشیده شکل بگیره و جاهایی که شیب ملایم هستش، مثلث ها به حالت متوازی الاضلاع نزدیک تر هستند غالبا.
      برای اینک سطح رو اصلاح کنیم و در حقیقت مثلث بندی رو ویرایش کنیم، نرم افزار ابزارهای مختلفی مثل swap edge، add point، add line و موارد اینچنین رو داخل بخش edit سطح در اختیارمون گذاشته.
      بعضی نکات کلیدی در ارتباط با اصلاح سطح رو داخل دوره جادوی احجام بهش اشاره کردیم تا یک سطح دقیق تر و در نتیجه محاسبات احجام و طراحی های بهتری رو داشته باشیم.
      موفق و پیروز باشین.
